3D Hilfe & Download

Hier gibt es Anleitungen, Videos und gezippte 3D-Dateien (im .STL-Format) zum

downloaden, ansehen und ausprobieren.

Ihr Kind oder das Enkerl hat sich in Paint3D von Windows 10 ausgetobt und das Ergebnis soll im 3D Drucker gedruckt werden. Aber ihr Drucker oder der von ihrem Dienstanbieter versteht die Dateiform nicht! Dann hilft dieses Video hilft beim Umwandeln einer Paint 3D-Datei in eine .STL-Datei mit Bordmittel in Windows 10

Die meisten 3D-Dateien(.stl), Videos und Anleitungen haben bei uns zumeist einen

nutzbaren Zweck, d.h. hier wird keine „Vase“ oder „Darth Vader‘s Helm“ zu finden

sein! Für das gibt es genügend andere Webseiten.

So sind es meistens Ersatzteile für defekte Teile im Haushalt, Bad, oder auch Verbesserungen bei anderen Gelegenheiten. Oder Aufbewahrungsmöglichkeiten der besonderen Art.

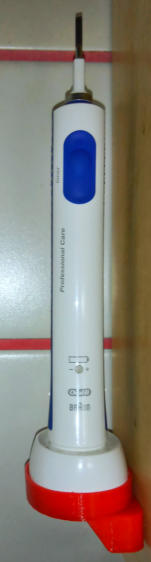

Wandhalterung für ORAL-B Miniladestation

Der „Grund“ dieses 3D-Drucks ist einfach erklärt: Das Kabel ist zu kurz und der Platz zum Abstellen denkbar schlecht:

Es geht um die Miniladestation (Type 3757) der ORAL-B Zahnbürste Professional Care. Beides funktioniert gut und benötigt wenig

Platz, daher musste eine platzsparende Möglichkeit gefunden werden in der Nähe der Steckdose eine Halterung zu montieren.

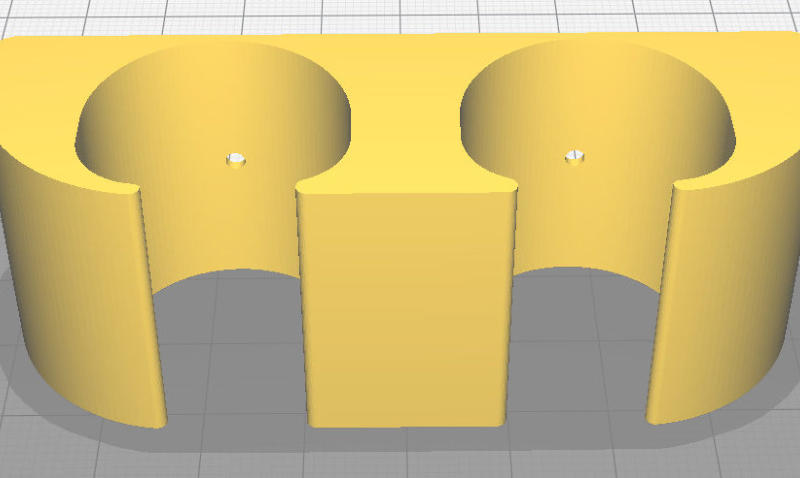

Hier die Lösung: Erstellt wurde die Zeichnung in Autodesk Fusion 360, ebenso die .stl Datei für die weitere Verarbeitung.

Die STL-Datei kann anschließend in ein Slicer-Programm geladen werden.

In diesen Programmen, in unserem Fall ist es CURA, wird dann die STL-Datei

in ein Format gebracht, das für den jeweiligen 3D-Drucker optimiert ist. Da

dieser Code (Gcode) immer Geräte-spezifisch ist, ist er hier nicht von

Belang.

Einzig das die Füllung nur 20% beträgt und auf dem gelben Bild auch leicht

zu entfernendes Stützmaterial zu sehen ist sei hier noch erwähnt.

Hier die STL-Datei: OralB-Ladestation

Die PillenschneideBox hilft beim zerteilen von Pillen, vor allem von sehr Kleinen die nur sehr schwer teilbar sind trotz einer vielleicht vorhandenen Kerbe. Die Box kann auch größere Tabletten zerteilen. Doch Vorsicht: Die Klinge im Inneren ist sehr scharf. Es besteht Verletzungsgefahr sowohl beim Zusammenbau als auch bei der Benutzung! Wir übernehmen keine Haftung bei unsachgemäßen Umgang. Hier die gezippte .STL Datei zu downloaden: Pillencutter

VIDEO‘s:

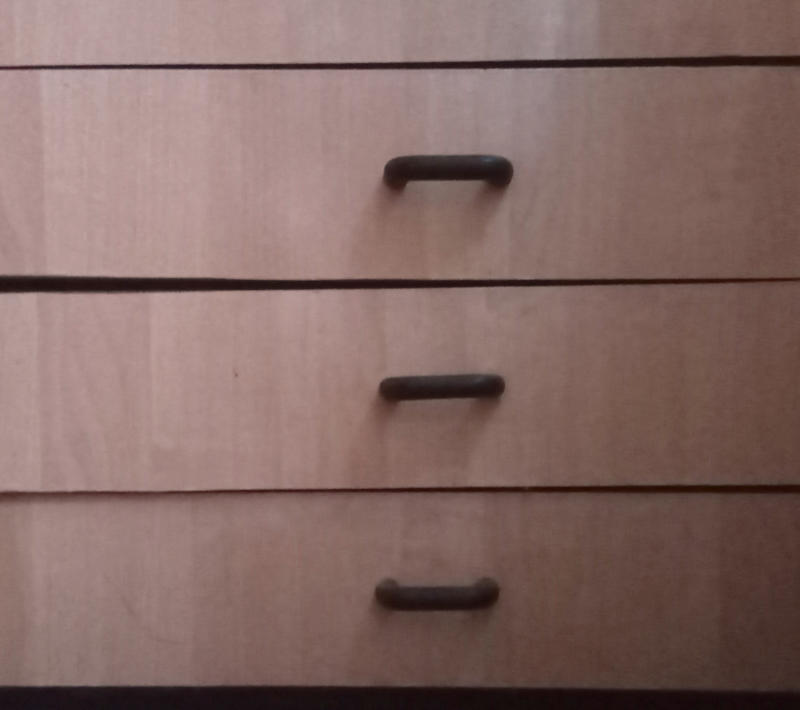

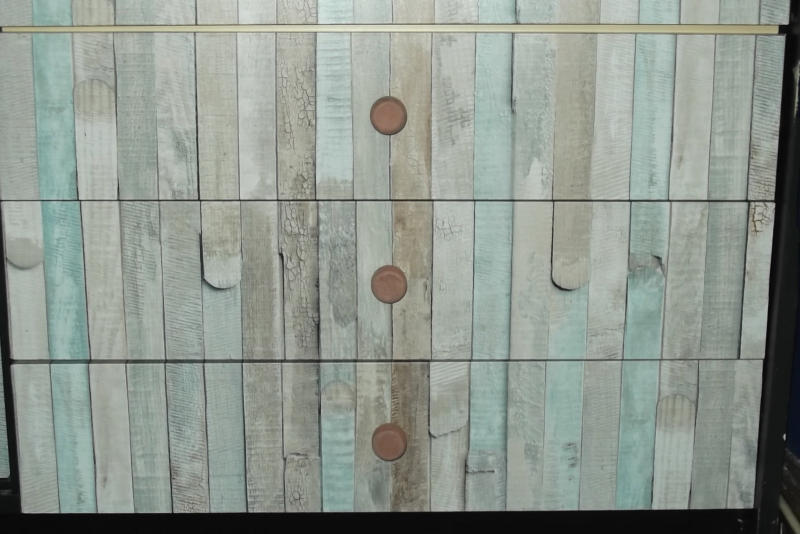

Schubladenführungsleiste in betagtem Kasten reparieren

Viele ältere Möbel mit Laden sehen irgendwann so aus: Wenn dann auch das Geld nicht auf Bäumen wächst oder andere Dinge eine Neuanschaffung verhindern, muss repariert werden. Also alle Laden raus und die Ursache ergründen. Der Grund war eine abgefallene Kunststoffleiste die als Führung für die Laden diente. Der Grund für dafür war das nach über 30 Jahren einfach keine Weichmacher im Kunststoff mehr vorhanden waren und die Leisten daher brüchig geworden sind. Also eine noch gute Leiste abmontiert, vermessen und dann im CAD Programm neu gezeichnet. Einige Schwach- stellen der alten Konstruktion (alles war auf Materialersparnis ausgelegt) ausgemerzt und anschließend im 3D- Drucker nachgedruckt. Hier das Ergebnis zum Vergleich: Dann wurde die erste Leiste montiert. Perfekt! Da im Zuge dieser Reparatur die Idee aufkam den Ganzen Kasten wieder Instand zu setzen, wurden alle Leisten getauscht und die Front neben einigen anderen Korrekturen getauscht. Deswegen sieht das NachherBild auch anders aus. Aber das ist definitiv das alte Teil. Die Maße der Leiste: L:200mm,B:16mm,H:12mm Hier ist auch noch der Link auf die .STL Datei der Leiste. Die Leiste wurde übrigens (um ein gewisses Maß an Festigkeit zu erreichen) mit 50% Füllung gedruckt. Allerdings ist es hier besser, unter Umständen mehr zu machen (100%) da mechanische Belastungen auftreten Hier die Datei: Ladenleiste STL

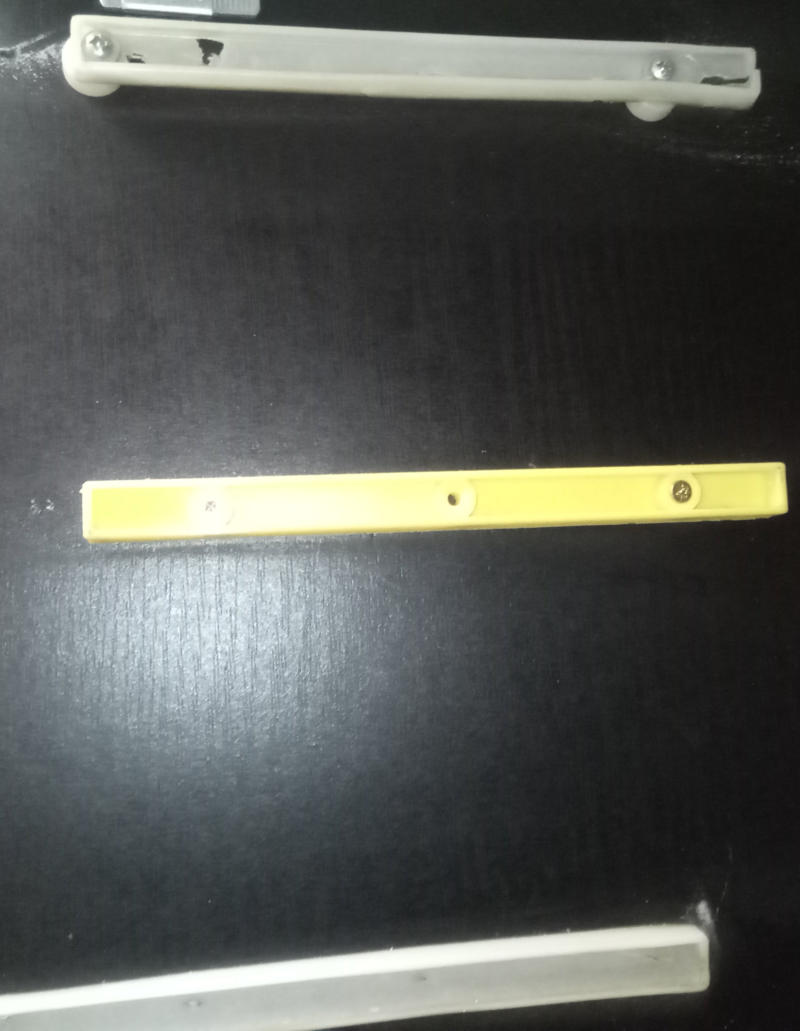

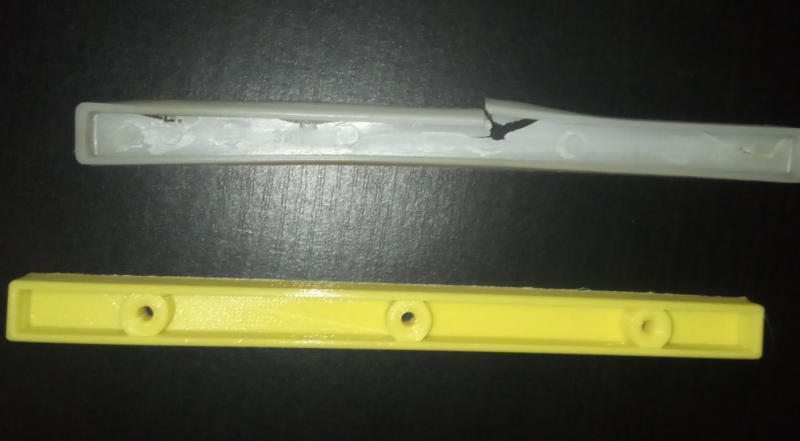

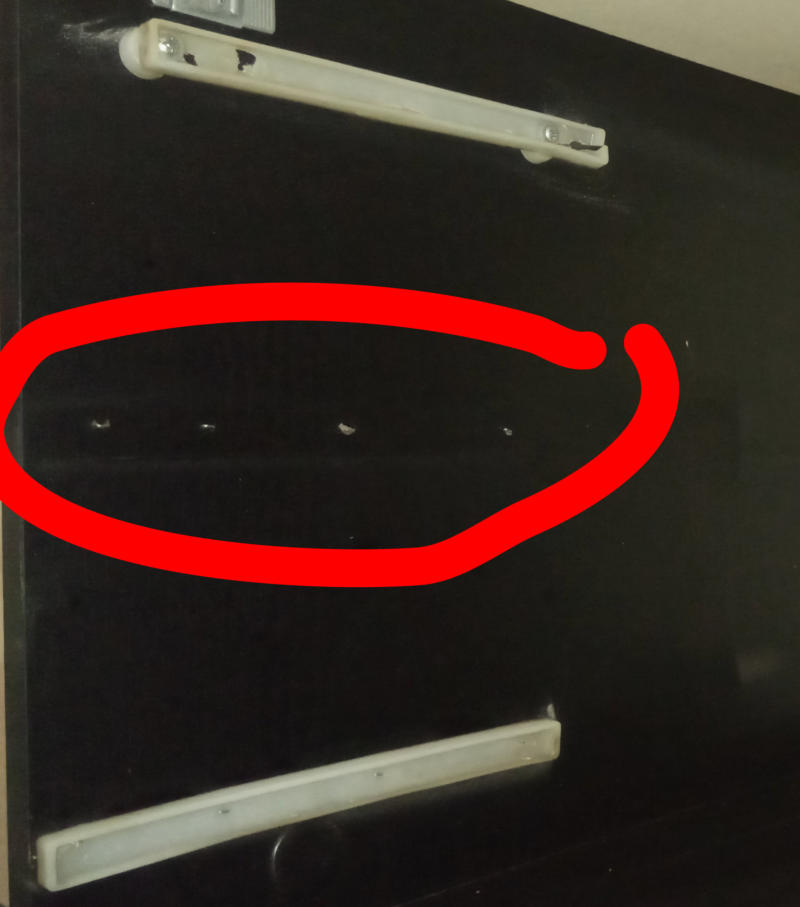

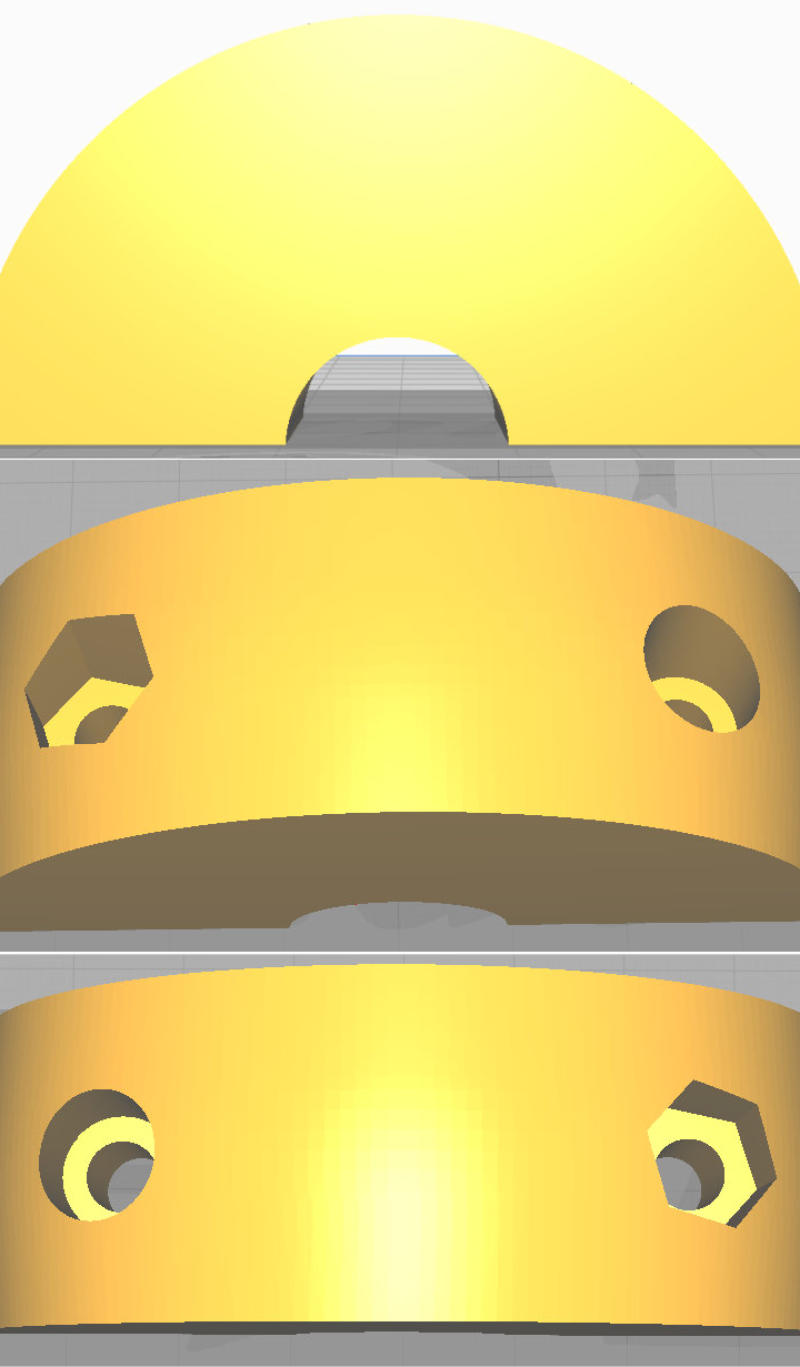

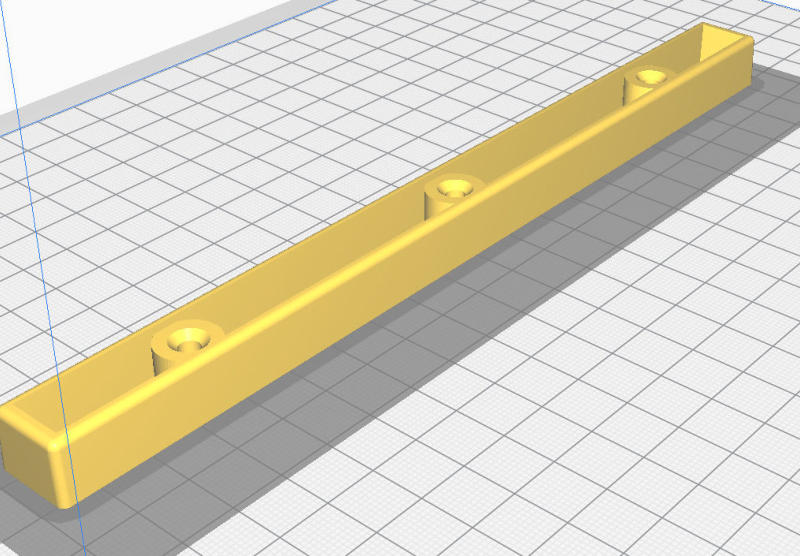

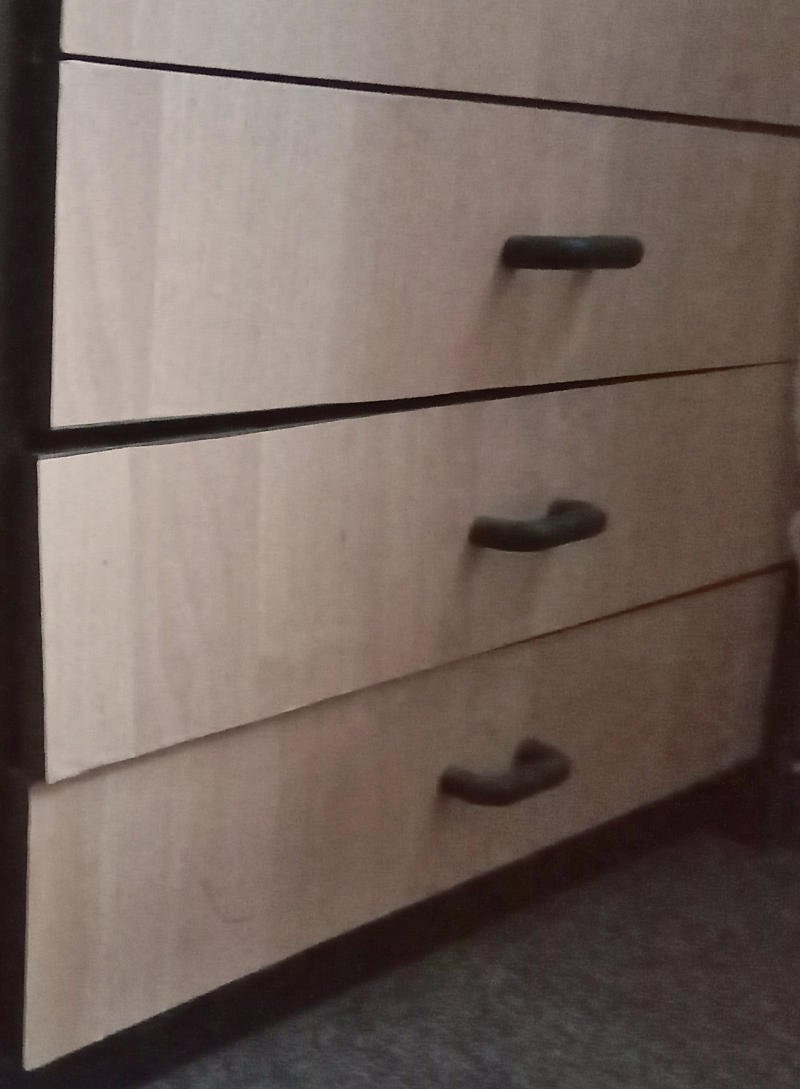

Schublade mit der Tendenz abzufallen Alles schief und kaum mehr beweglich Nun ist alles wieder gerade Hier ist die alte Leiste abgefallen ein altes Original & und der neue Nachdruck Der Nachdruck montiert Die Leiste in Cura Transportrollen montiert Rollen mit leichter Bombierung. 2x Gedruckt und um 180Grad verdeht montiert

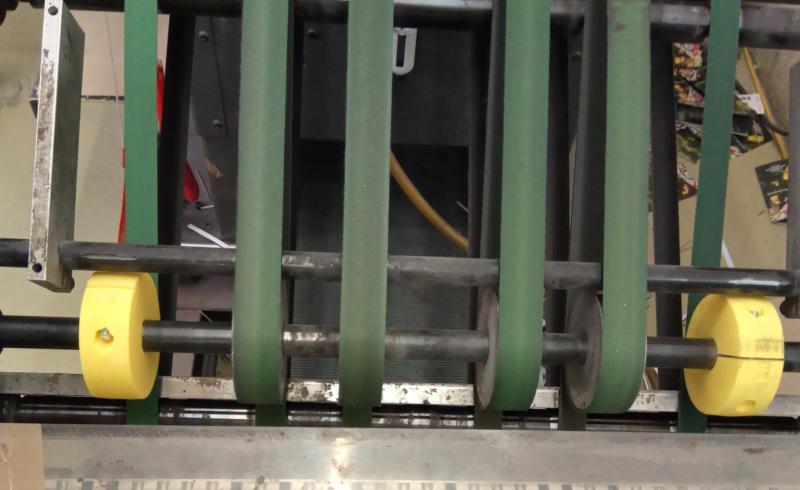

Transport-

rollen

Jede Rolle muss 2x gedruckt werden, eine Rolle wurde um 180 Grad gedreht und auf der Welle mit Schraube & Mutter montiert

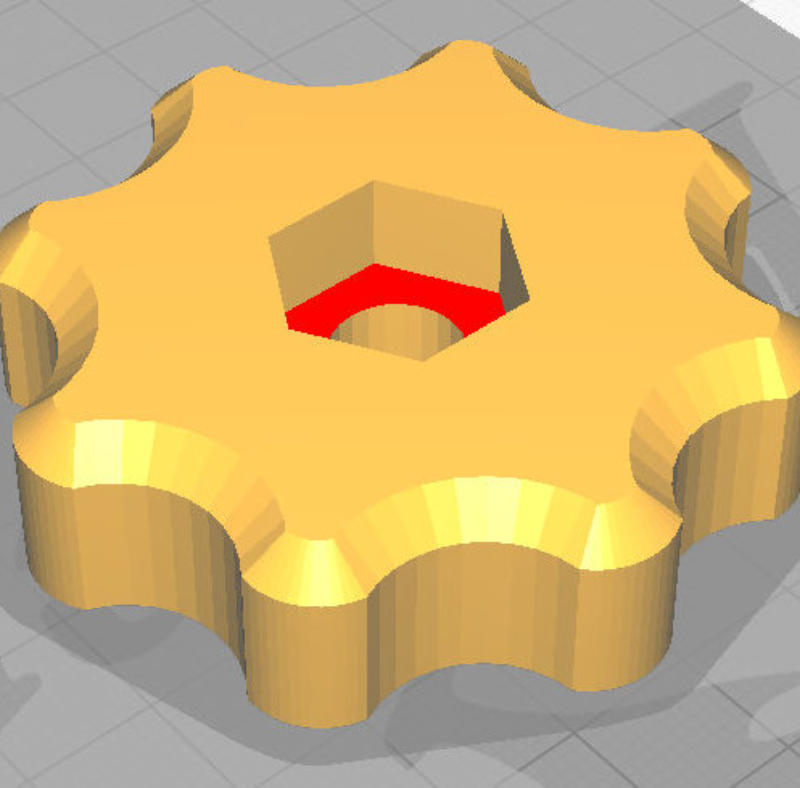

Ersatzgriff

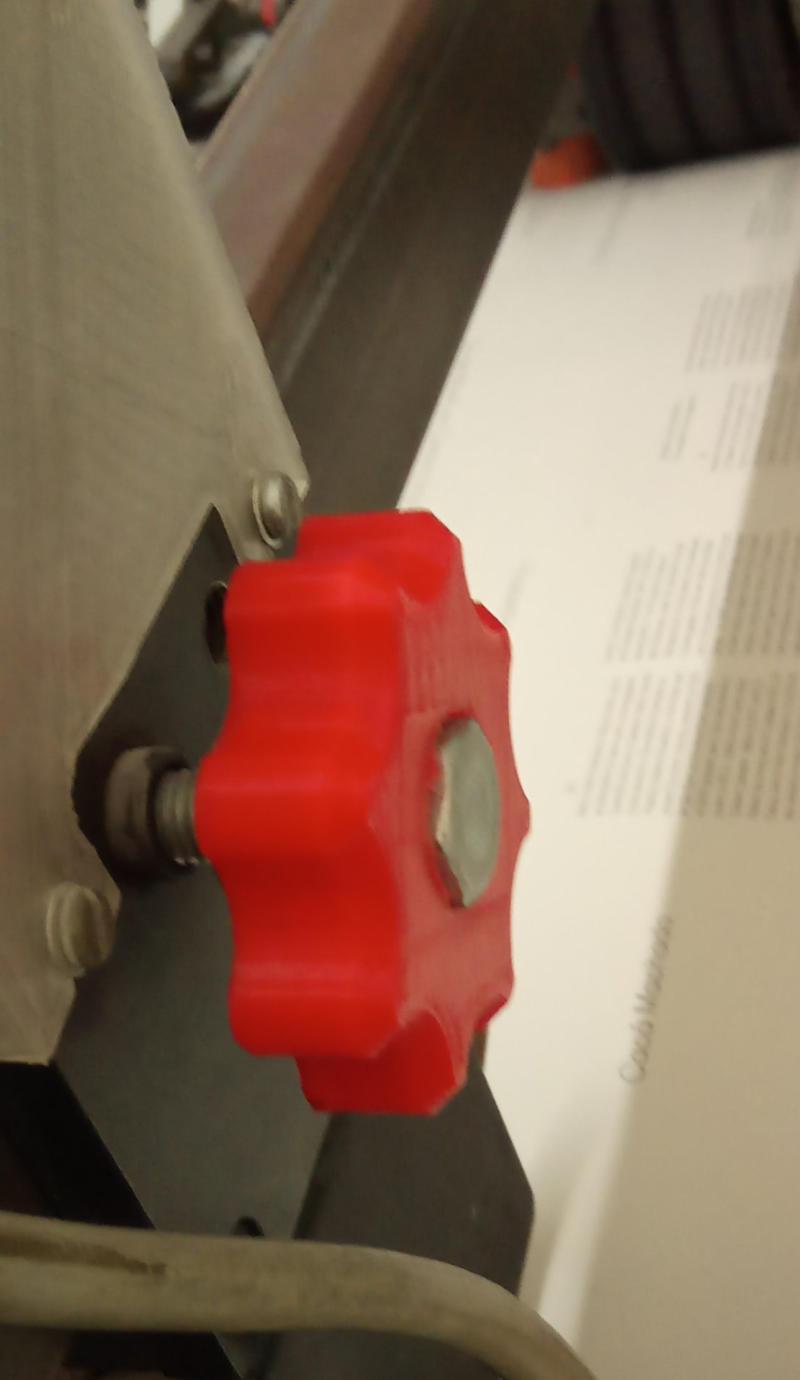

Der rote Ersatzknopf ist für die Schnellfixierung gedacht
Nach vielen Jahren des Gebrauch, von meist sehr „starken“ Leuten, musste der OriginalGriff durch diesen ersetzt werden
Mittels Sechskantschraube und am anderen Ende einer Kontermutter ist der Griff wieder einsatzbereit

Foto‘s

Ersatztransportrollen ErsatzDrehGriff Ersatzabdeckung Absturzsicherung für einen Tisch Nachbauersatzteil für eine 70 Jahre alte Maschine

Übersicht

2014-2021

70 Jahre alt

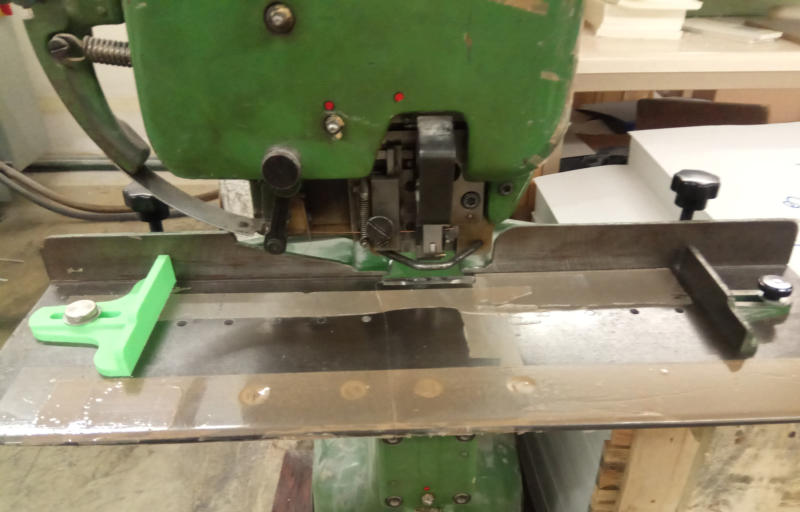

Ersatzteile? Nach unkaputtbaren 70 Jahren Fehlanzeige Hier das "neue" Ersatzteil
Da vor Jahren der zweite Seitenan- schlag verloren wurde, konnte Dank 3D-Druck ein gut passender Ersatz erzeugt werden.

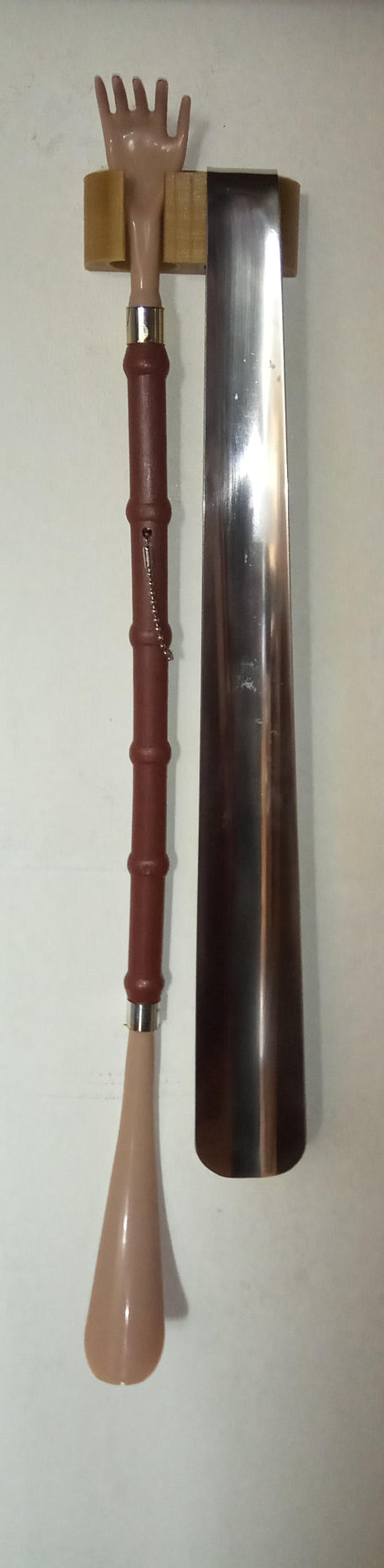

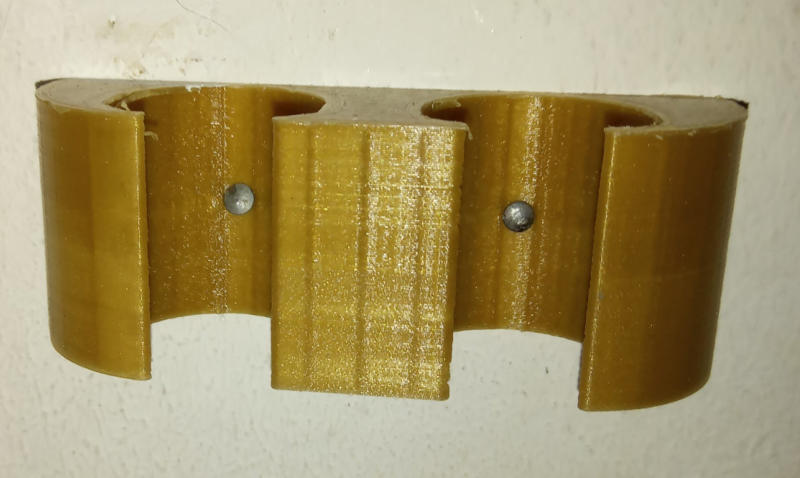

Wandhalterung

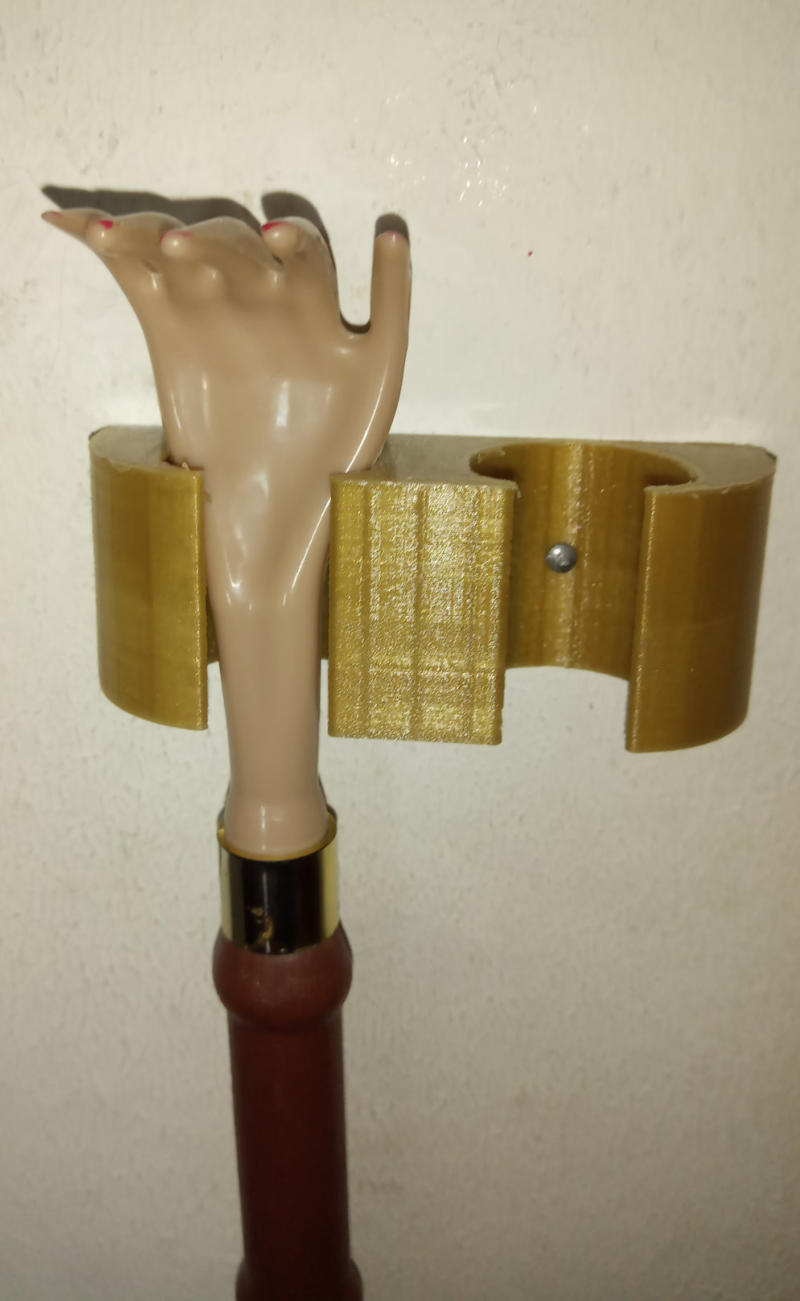

Schuhlöffel

&

Rückenkratzer

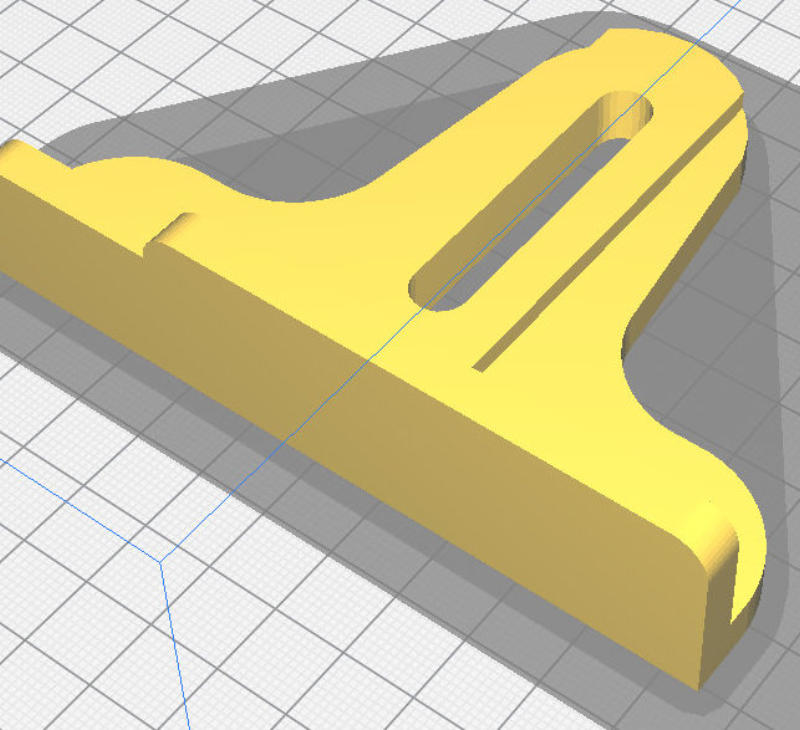

..und so in Cura So hängt das gut! So sieht es gedruckt aus was ein richtiger Kratzer ist ...

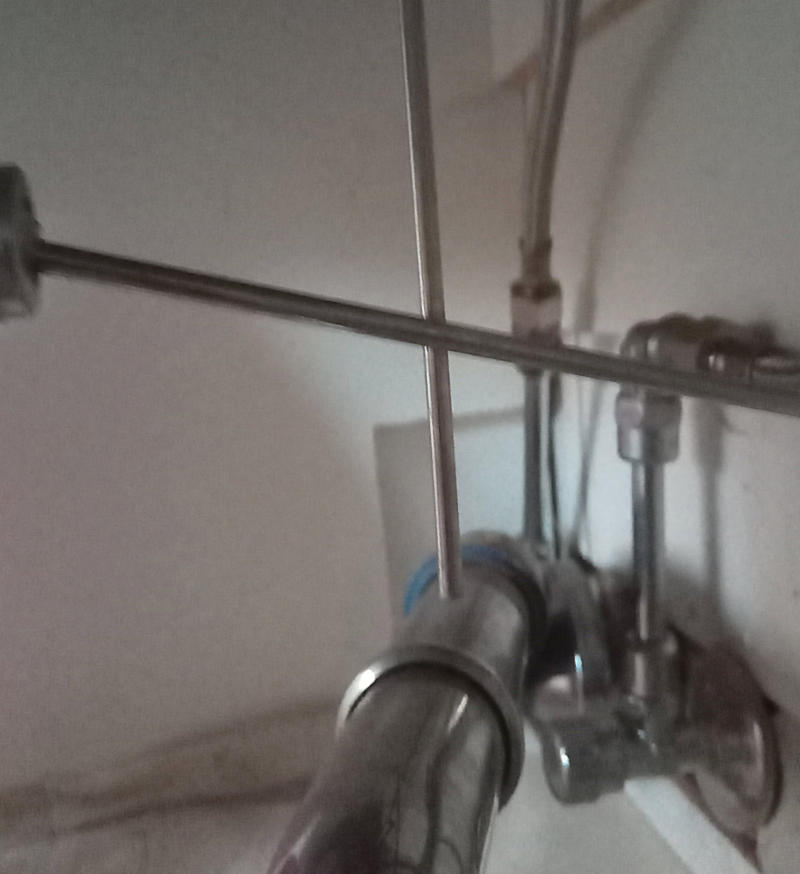

Schubstangen-

Reparatur

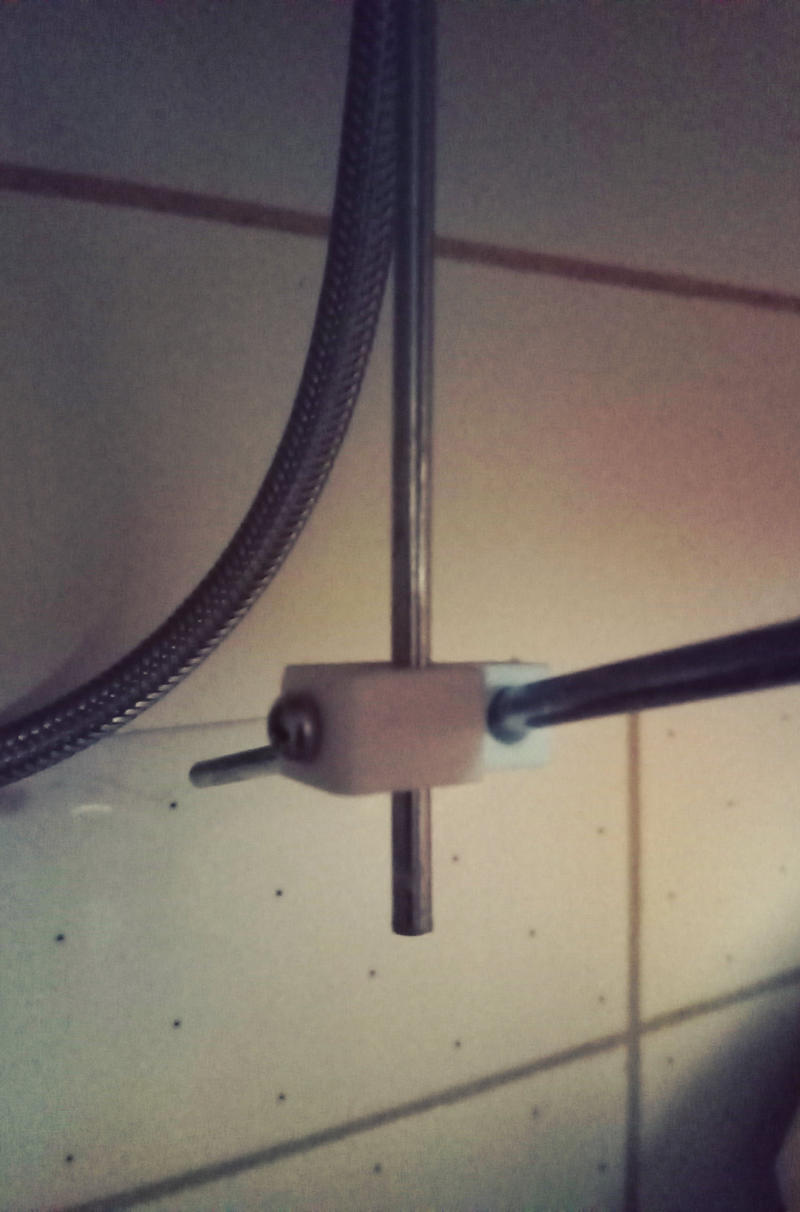

Waschbecken

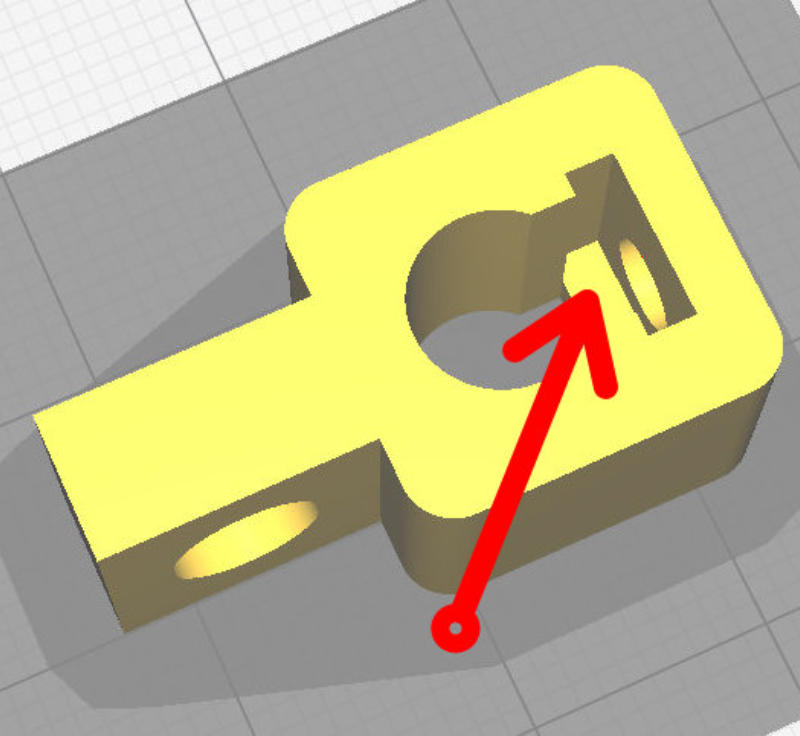

So funktioniert das Ding leider nicht Nun passt es wieder an dieser Stelle wird die Vierkantmutter hineingeschoben
Es muss nicht immer neu gekauft werden. Infotext und .STL

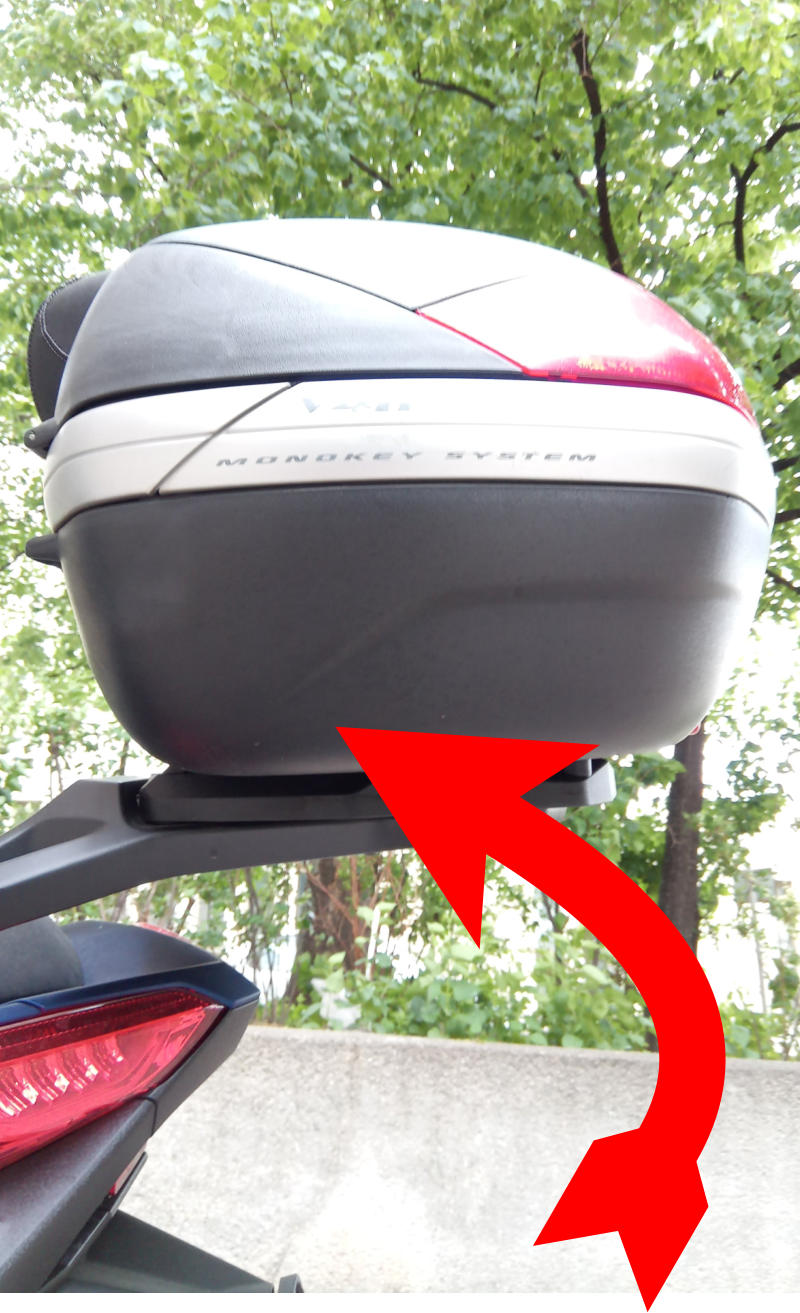

Antiklapper-

Gummis bei

Givi TopCases

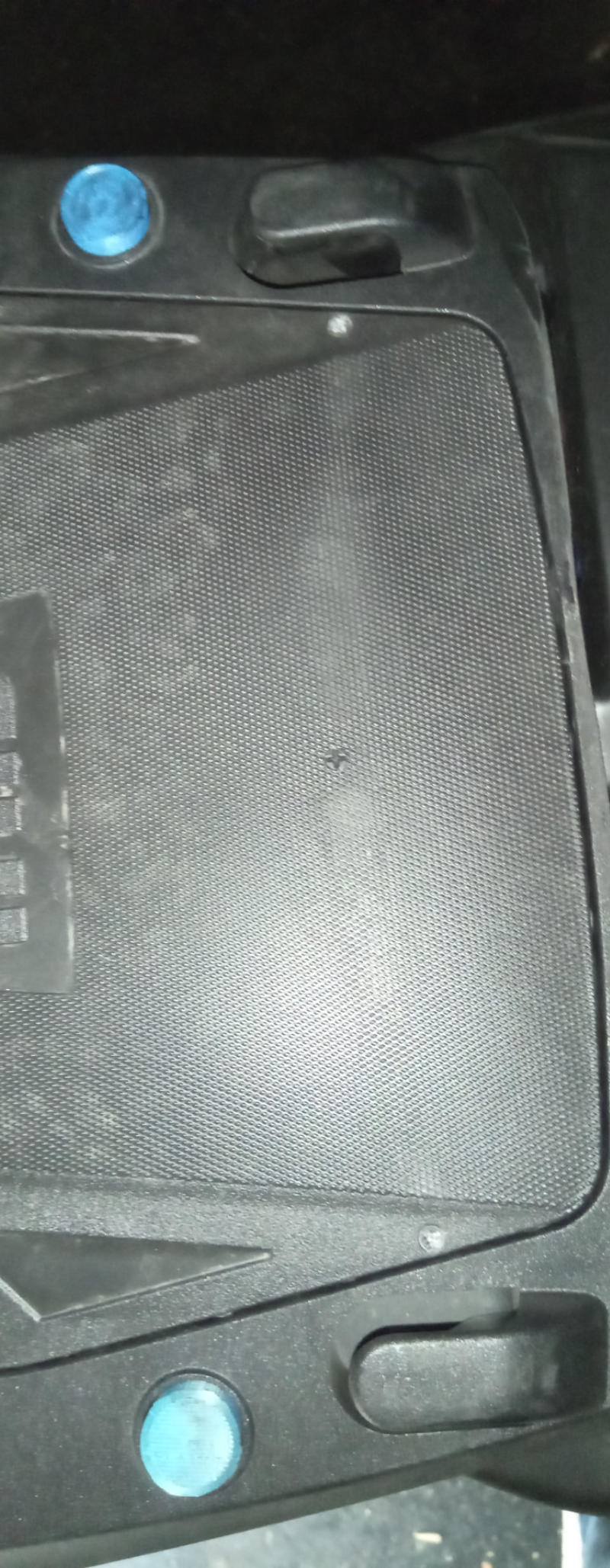

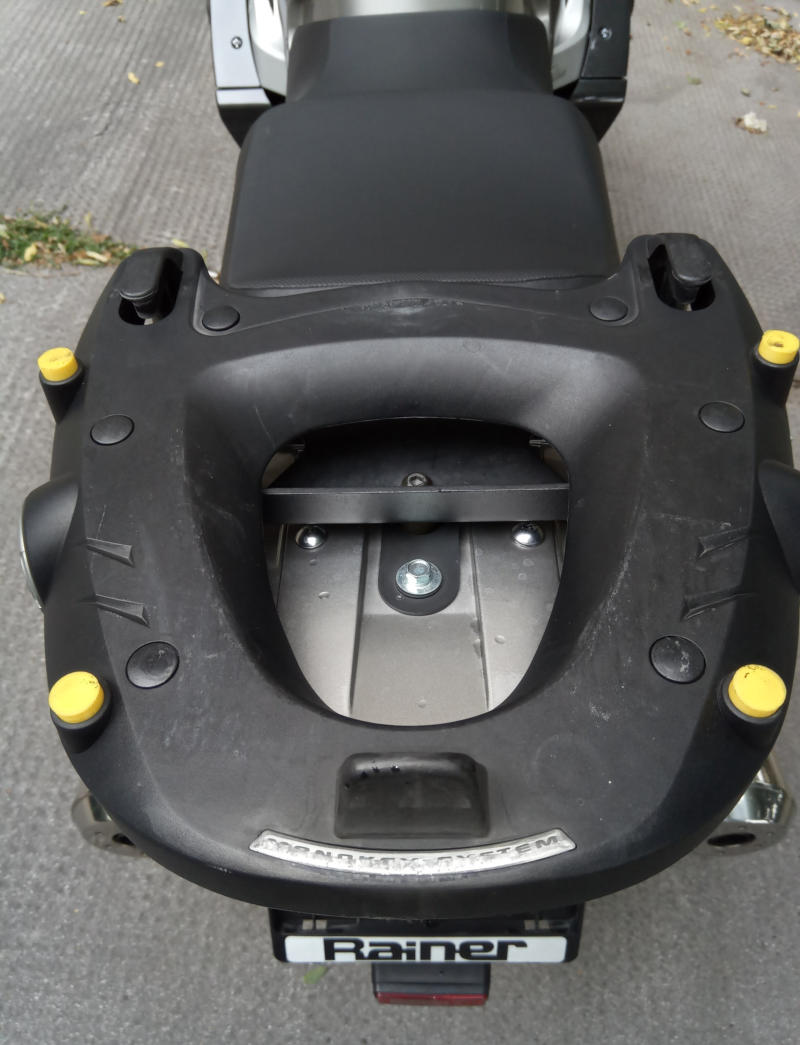

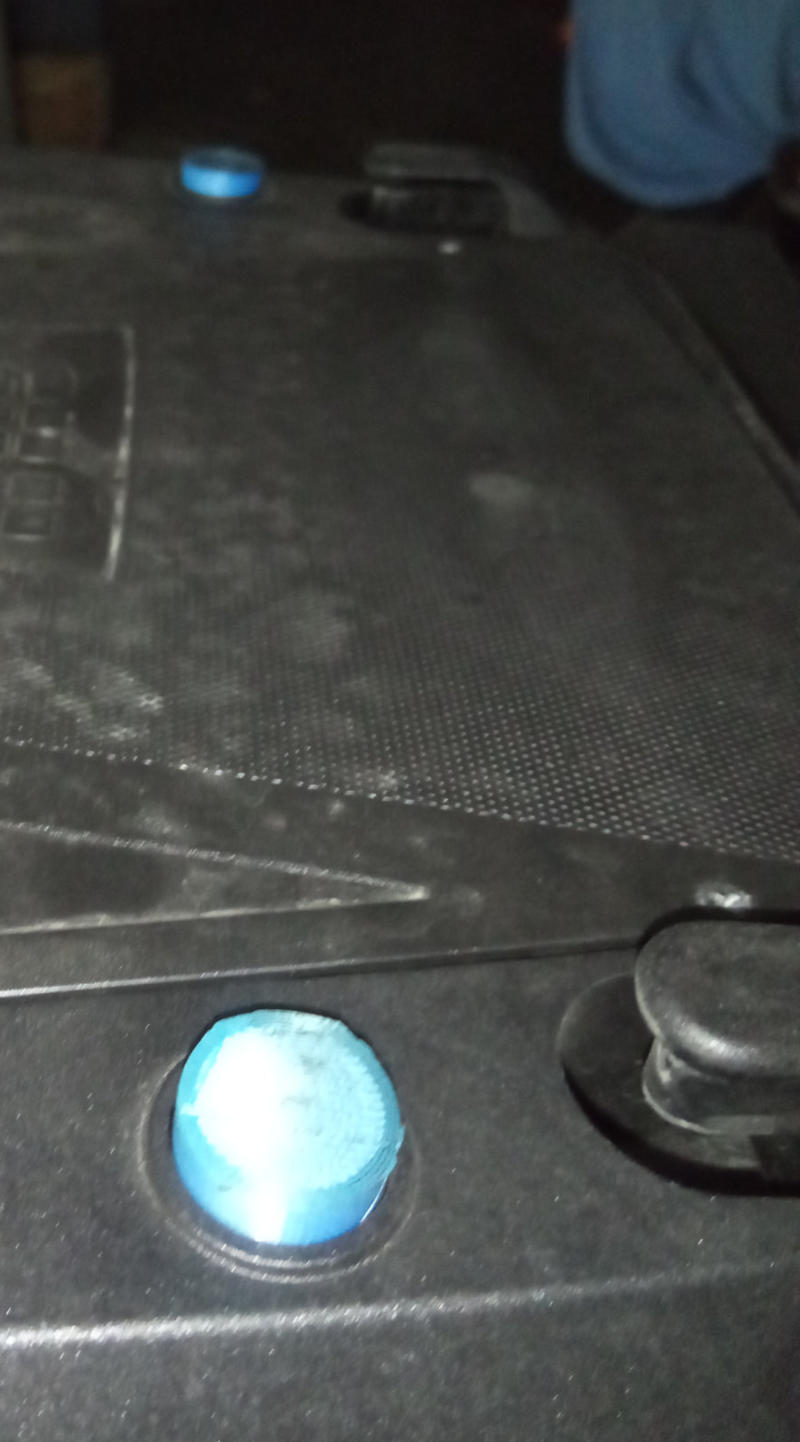

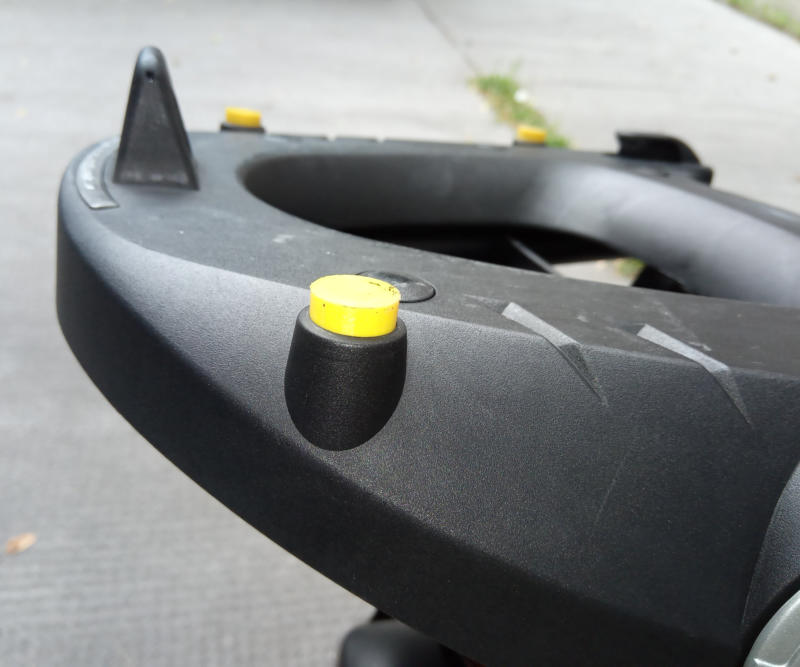

Wenn's noch nicht zu laut klappert besser die Originale kaufen Hier auf der Standardträgerplatte ...Achtung andere Trägerplatte = Andere Gummistopfen Hier die zweite Trägerplatte Die Dämpfungsgummis befinden sich auf der Trägerplatte, immer in GummiSchwarz
Wenn der originale Gummistopfen nicht mehr funktioniert und der Koffer klappert wie Omas Gebiss, dann gibts hier Hilfe. Infotext und .STL‘s
Übersicht Übersicht Übersicht Übersicht Übersicht

Dyson v6 Adapter

Dyson AKKU-Sauger sind teuer, aber sie funktionieren. Allerdings fehlen allen Modellen ein dünnes flexibles Rohr /Schlauch um auch um‘s Eck oder in ganz kleine Bereiche zu saugen.

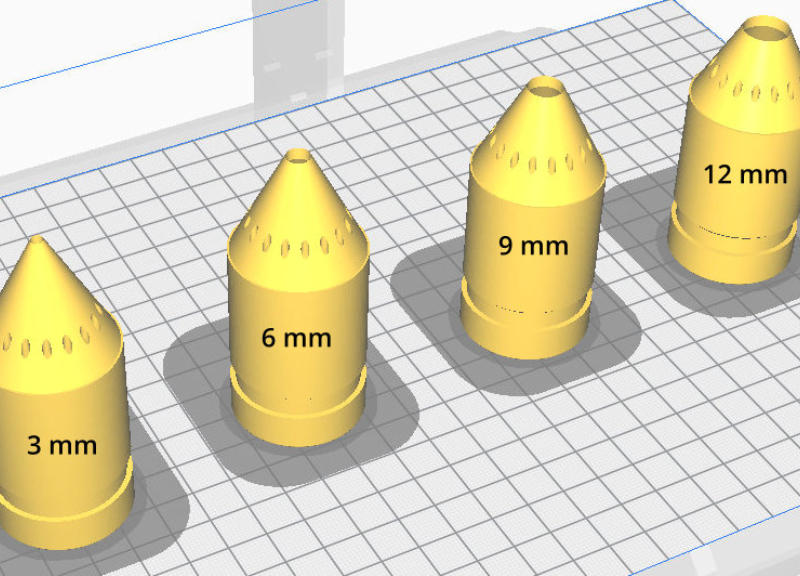

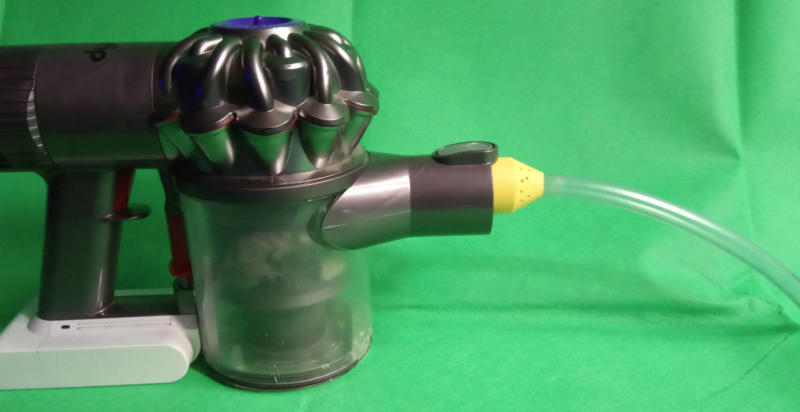

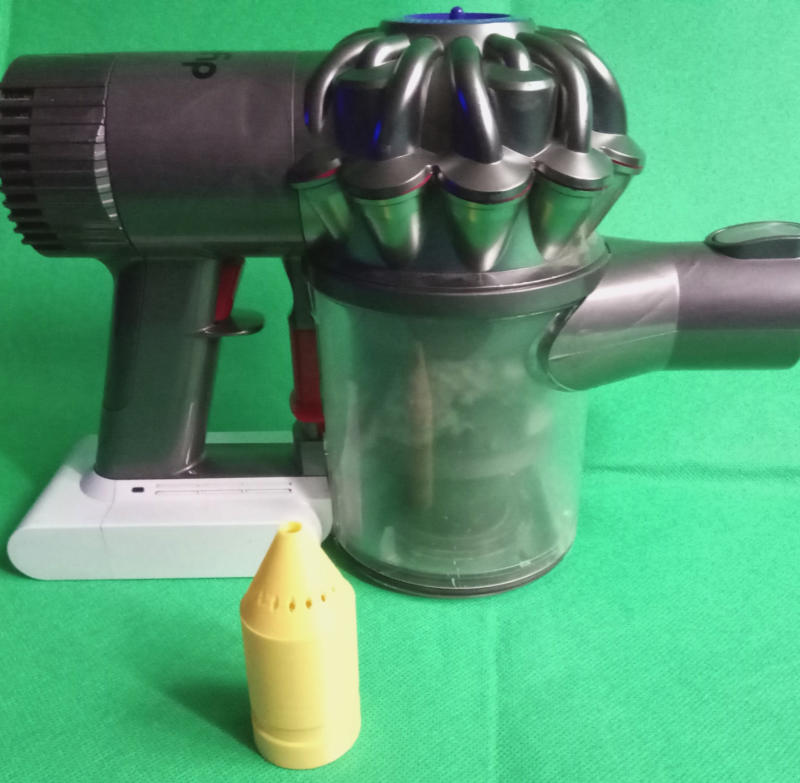

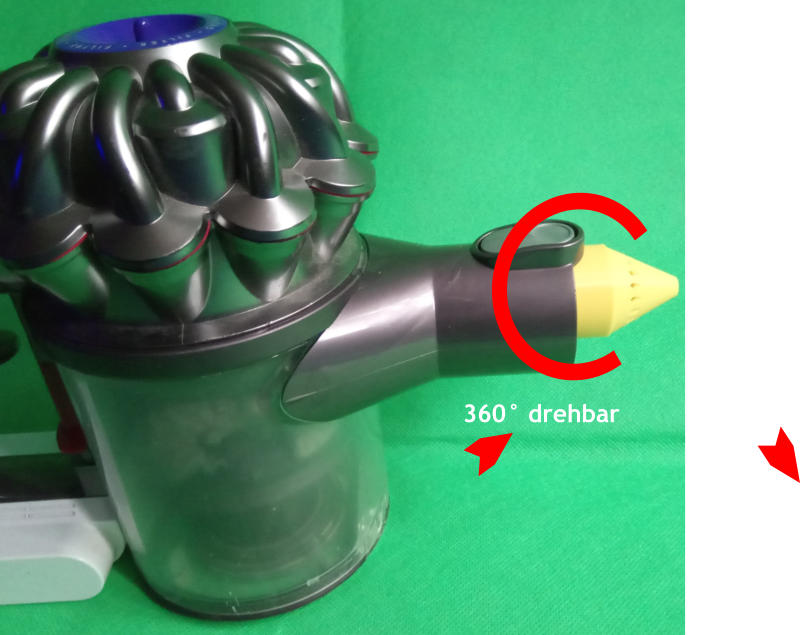

Hier alle vier Varianten 3,6,9,12 mm (v3,4,5,6) Dyson v6 und der Adapter Hier mit Schlauch (mit altem Adapter v1) Der Adapter kann um 360 Grad gedreht werden Übersicht
